virtio的legacy和modern模式

我们经常在virtio代码中或者相关文档中看到legacy或者modern这种描述，但网上又很少文章将这两个模式解释清楚。这里我们主要对这两个模式进行下介绍。

首先，看一下spec的官方术语解释：

legacy interface is an interface specified by an earlier draft of this specification (before 1.0)

早期的开发者rusty russell设计并实现了virtio，之后成为了virtio规范, 经历了0.95, 1.0, 1.1，到现在的1.2版本的演进。0.95之前称为传统virtio设备，1.0修改了一些pci配置空间访问方式和virtqueue的优化和特定设备的约定。简单来说就是在virtio1.0规范出来前，virtio已经广泛应用了（主要是virtio0.95），虽然这些早期版本设计上不够合理，但是也已经广泛部署，所以后续virtio都需要兼容这些早期版本。而legacy指的就是virtio1.0之前的版本（驱动，设备及接口），而morden就是只virtio1.0及之后的版本。

如果后端设备即支持morden的接口，又兼容lagecy的接口，那前端驱动如何判断应该用哪个模式呢？这就不得不提virtio_f_version_1这个feature，如果后端不支持这个feature，前端就只能按照lagecy接口进行交互。

那么早期的lagecy版本和后来的morden有什么不同呢？其中{banned}最佳主要的方面就是pcie设备空间的layout方面的不同。下面我们就从pcie设备空间布局讲起，对比lagecy和morden的区别的同时也更深入的了解pcie设备的空间布局。当前morden相对lagecy除了pcie不同，还有其他特性的不同，如packed queue的支持等，不过这些不是本文的重点，这里只关注pcie相关的。

pcie设备空间布局

pci或pcie设备有自己独立的地址空间。地址空间又可以分为两类：一类是配置空间，这是每个pci设备必须具备的，用来描述pci设备的一些关键属性；另一类是pci设备内部的一些存储空间，这类空间根据不同pci设备的实现不同而不同，由于这类空间是通过配置空间的bar寄存器进行地址映射，所以也称作bar空间。

pci配置空间

pci spec规定了pci设备必须提供的单独地址空间：配置空间（configuration space）。而配置空间具体又可以分为三个部分：

1. 前64个字节（其地址范围为0x00~0x3f）是所有pci设备必须支持的，而其中前16字节对所有类型的pci设备格式都相同，之后的空间格式因类型而不同，对前16字节空间我称它为通用配置空间；

2. 此外pci/pci-x还扩展了0x40~0xff（64-266）这段配置空间，在这段空间主要存放一些与msi或者msi-x中断机制和电源管理相关的capability结构；

3. pcie规范在pci规范的基础上，将配置空间扩展到4kb，也就是256-4k这段配置空间是pcie设备所特有的；

基本配置空间

基本配置空间是只pci设备必须支持的前64字节配置空间，其中通用配置空间是指pci配置空间的前16字节，以virtio设备为例，其通用配置空间如下：

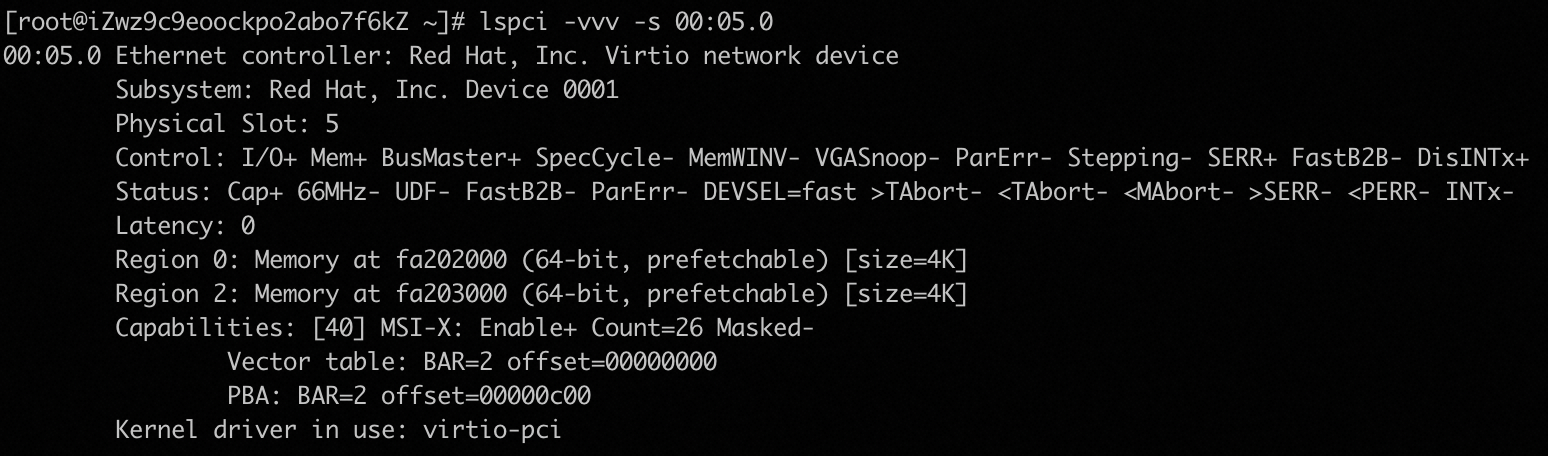

具体virtio-blk配置空间的内容可以通过lspci命令查看到，如下

前16字节中有4个地方用来识别virtio设备：

l vendor id：厂商id，用来标识pci设备出自哪个厂商，这里是0x1af4，来自red hat。

l device id：厂商下的产品id，传统virtio-blk设备，这里是0x1001

l revision id：厂商决定是否使用，设备版本id，这里未使用

l header type：pci设备类型，0x00（普通设备），0x01（pci bridge），0x02（cardbus bridge）。virtio是普通设备，这里是0x00

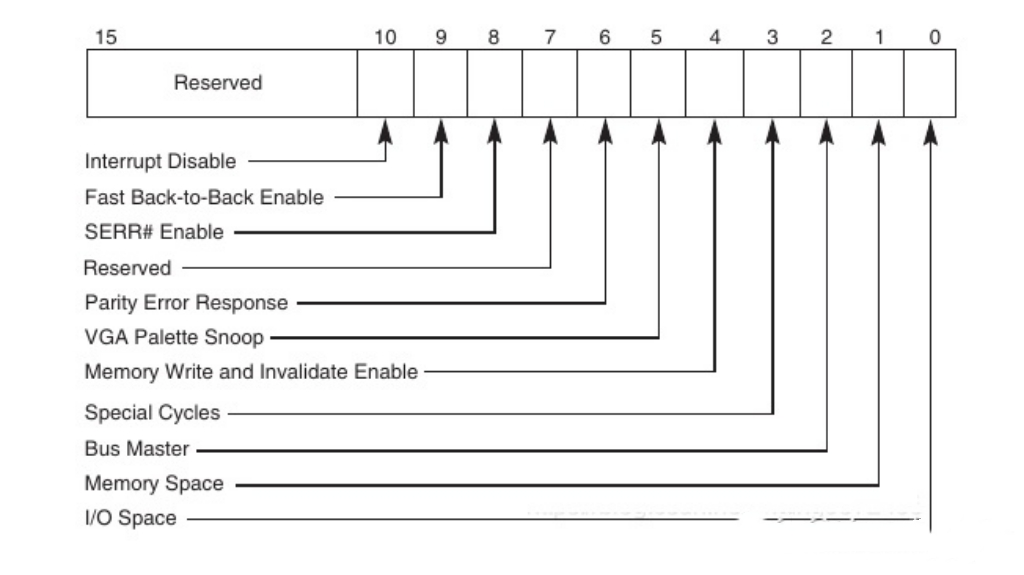

command字段用来控制pci设备，打开某些功能的开关，virtio-blk设备是（0x0507 = 0b1010111），command的各字段含义如下图

低三位的含义如下：

l i/o space：如果pci设备实现了io空间，该字段用来控制是否接收总线上对io空间的访问。如果pci设备没有io空间，该字段不可写。

l memory space：如果pci设备实现了内存空间，该字段用来控制是否接收总线上对内存空间的访问。如果pci设备没有内存空间，该字段不可写。

l bus master：控制pci设备是否具有作为master角色的权限。

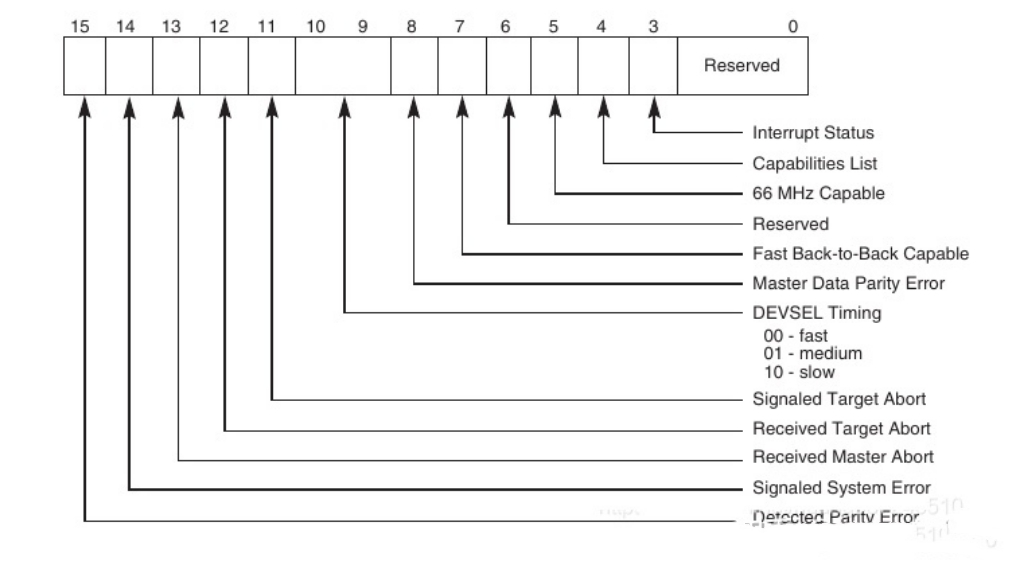

status字段用来记录pci设备的状态信息，virtio-blk是（0x10 = 0x10000），status各字段含义如下图：

其中有一位是capabilities list，它是pci规范定义的附加空间标志位，capabilities list的意义是允许在pci设备配置空间之后加上额外的寄存器，这些寄存器由capability list组织起来，用来实现特定的功能，附加空间在64字节配置空间之后，{banned}最佳大不能超过256字节。以virtio-blk为例，它标记了这个位，因此在virtio-blk设备配置空间之后，还有一段空间用来实现virtio-blk的一些特有功能。1表示capabilities pointer字段（0x34）存放了附加寄存器组的起始地址。这里的地址表示附加空间在pci设备空间内的偏移。

关于capability 我们稍后再介绍，我们先看下前64字节的基本配置空间中，legacy设备和morden设备的不同：

{banned}中国第一处是device id部分，0x1000- 0x1040表示是legacy设备, 0x1040- 0x107f表示是modern,例如网卡（virtio_net）可以是0x1000（legacy时）也可以是0x1041（morden时），legacy的device id,在此基础上加0x40即是modern pci设备的device id。所以按照标准driver识别device id如果在 0x1000- 0x1040就是传统的virtio device id，但实际上并非如此，有些情况为了向前兼容实现了morden接口的设备也会使用lagecy的device id，所以我们可以看到驱动的判断并不是简单以device id为准的。

另一处就是上面说的capabilities pointer字段（0x34），因为在lagecy设备的情况，其设备的关键属性是直接放在其{banned}中国第一个bar空间的，而没有专门的capability，所以其capabilities pointer字段（0x34）指向不是virtio的capability，而是仅有的通用的msi-x capability，而modern情况下其指向的是virtio的定制capability。

其他部分的配置空间没有什么特殊地方，如下图所示，不再过多介绍。

扩展配置空间(capability)

扩展配置空间即0x40~0xff（64-266）这段配置空间，在这段空间主要存放一些与msi或者msi-x中断机制和电源管理相关的capability结构。此外virtio spec设计了自己的配置空间，用来实现virtio-pci的功能。pci通过status字段的capabilities list bit标记自己在64字节预定义配置空间之后有附加的寄存器组，capabilities pointer会存放寄存器组链表的头部指针，这里的指针代表寄存器在配置空间内的偏移。

pci spec中描述的capabilities list格式如下，第1个字节存放capability id，标识后面配置空间实现的是哪种capability，第2个字节存放下一个capability的地址。capability id查阅参见pci spec3.0 附录h。virtio-blk实现的capability有两种，一种是msi-x（ message signaled interrupts - extension），id为0x11，一种是vendor specific，id为0x9（virtio_pci_cap_pci_cfg），后面一种capability设计目的就是让厂商实现自己的功能。

在virtio morden的规范下，virtio的很多设备信息就是存放在多个virtio（id为0x9）的capabilty中的，准确的说真正的信息不一定是在capabilty结构用，因为capabilty大小有限，如果信息较多，这些信息会存放在设备的bar空间中，capabilty仅仅是存放这些信息在bar空间的具体偏移。根据virtio spec的规范，要实现virtio-pci的capabilty，其布局应该如下：

对应字段含义如下：

（1）cap_vndr：0x09，标识为virtio特有的capability；

（2）cap_next：指向下一个capability在pci配置空间的位置（offset）；

（3）cap_len：capability的具体长度，包含 virtio_pci_cap结构；

（4）cfg_type：标识不同的virtio capability类型，具体有如下几个取值

注意：设备可以为每个类型的capability提供多个结构，例如有些实现中使用io访问要比memory访问效率更高，则会提供两个相同的capability，一个位于io bar，另一个位于memory bar，如果io bar可用则使用io bar的资源，否则fallback到memory bar。

（1） bar：取值0~5，对应pci配置空间中的6个bar寄存器，表示这个capability是位于哪个bar空间的，当然这个bar空间可以是个io bar也可以是个memory bar；

（2） offset：表示这个capability在对应bar空间的offset；

（3） length：表示这个capability的结构长度；

可以看到virtio设备有多个类型的capabilty结构，下面我们来一一分析。

l common configuration

  即virtio设备的通用配置，对应的capabilty type为virtio_pci_cap_common_cfg，其在dpdk中定义如下：

这个结构前半部分描述的是设备的全局信息，后半部分描述的具体队列的信息。看到这里不知道大家有没有注意到一个问题，就是这里只有一份队列信息，如果是多队列情况下如何获取或者配置每个队列的信息呢？我们还是看一下dpdk（18.11） virtio-net的多队列初始化流程。其中关键函数是virtio_alloc_queues。

对于每个队列调用virtio_init_queue，其具体函数内容这里不再分析，主要是分配和初始化struct virtqueue结构。其相关数据结构关系如下图：

其中virtio_init_queue中{banned}最佳后会调用setup_queue，对于morden设备就是modern_setup_queue函数：

我们看到这里会把软件分配的desc地址，avail ring地址，以及used ring地址设置到硬件对应的common_cfg中，并且通过common_cfg->queue_select来区分设置不同队列。如果后端是软件实现的话（如vhost_user），每一次这个写硬件操作就会触发set_vring_base的消息协商。所以队列的desc ring，avail ring，used ring都是在guest os的软件内存，设置到硬件上的仅仅上他们的地址。

此外，我们知道virtio队列有txq，rxq，还有ctrlq，但是在这个结构里面怎么没看到队列类型呢？我们看下dpdk的virtio_net是如何判断virtio的队列类型的

可以看到奇数vq就是txq，偶数vq就是rxq，cq在{banned}最佳后。

l notification configuration

对应的capabilty type为virtio_pci_cap_notify_cfg，其在dpdk中定义如下：

   这个配置主要用来描述通知后端队列的地址（notify的地址），具体地址计算方式如下：

cap.offset queue_notify_off * notify_off_multiplier

cap.offset和notify_off_multiplier直接从硬件的capabilty 获取即可，cap.offset指向对应bar空间的offset，而queue_notify_off是来自前面讲述的pci_common_cfg。可以看到如果notify_off_multiplier为0，则所有队列会使用同一个地址notify。否则就会使用多个地址。

在virtio0.5（legacy模式）中，所有队列就会共享一个notify寄存器，驱动向寄存器中写入不同的地址来通知后端收取不同队列的数据。这样在大流量情况下多队列notify会产生瓶颈，在morden设备中可以采用不同队列不同地址的方式减少notify争抢提升性能。

此外如果设备支持 virtio_f_notification_data，即notify时携带数据，则每个队列的notify地址需要有4字节，即

cap.length >= queue_notify_off * notify_off_multiplier 4否则，每个队列的notify需要至少两字节，即cap.length >= queue_notify_off * notify_off_multiplier 4

l isr status

isr status这个capabilty就是原有的struct virtio_pci_cap cap结构，主要用于产生int#x中断，其指向的内容至少一个字节，即mem_resource[cap.bar].addr cap.offset指向的至少一个字节长度。并且这个字节只有两个bit有效，其他作为保留。如下，{banned}中国第一个bit表示队列事件通知，第二个bit表示设备配置变化通知。

    如果设备不支持msi-x capability的话，在设备配置变化或者需要进行队列kick通知时，就需要用到isr capability。

l device-specific configuration

virtio_pci_cap_device_cfg 类型的capability用来存储设备特有的配置信息，如virtio-net情况其配置信息如下：

l pci configuration access

pci configuration access类型的capability是一种特殊的capability，它是为了提供给驱动另一种访问pci 配置的方法，驱动可以通过配置 cap.bar, cap.length, cap.offset以及pci_cfg_data来读写对应pci bar中的指定offset以及指定length的内容。

以上我们介绍的capability都是morden设备才有的，而lagecy（virtio 0.95）是没有这些capability的。那么lagecy的相关配置是如何存放的呢？我们看下virtio spec是怎么说的：

transitional devices must present part of configuration registers in a legacy configuration structure in bar0 in the first i/o region of the pci device.

即legacy的这些配置信息都是存放在pci设备的{banned}中国第一个io bar0的，不过这里其实有点分歧，这些配置是需要存放在bar0，但是bar0必须要是i/o bar吗？不能说memory bar吗？其实是可以的，只是早期一些驱动（比如dpdk 21.05之前）就默认legacy设备的{banned}中国第一个bar是i/o bar，但是其实当前很多智能网卡（dpu）通过硬件模拟virtio设备，所有设备都是在一个pcie树上，pio资源是有限的，所以一般都采用memory bar实现，所以后续dpdk也对此进行了修改。详情可见如下patch:

lagecy virtio设备的common configuration在pcie bar0上的layout如下图所示：

这里有个需要注意的地方，就是设备队列的地址（queue address）是32位的，而在morden设备capability中的common configuration的 queue address是64位，这意味着什么呢？就是lagecy设备情况下，驱动分配队列地址时物理地址必须在16t内存一下，为什么是16t是因为一个page 4k（12bit），由于队列地址都是page对齐，所以32位地址{banned}最佳大描述32 12=44bit的地址空间。这点从内核驱动的lagecy设备驱动加载函数virtio_pci_legacy_probe初始化dma_mask 与 coherent_dma_mask的情况也可看出。

dma_mask 与 coherent_dma_mask 这两个参数表示它能寻址的物理地址的范围，内核通过这两个参数分配合适的物理内存给 device。 dma_mask 是 设备 dma 能访问的内存范围， coherent_dma_mask 则作用于申请 一致性 dma 缓冲区（如virtio 队列地址）。因为不是所有的硬件都能够支持 64bit 的地址宽度。如果 addr_phy 是一个物理地址，且 (u64)addr_phy <= *dev->dma_mask，那么该 device 就可以寻址该物理地址。如果 device 只能寻址 32 位地址，那么 mask 应为 0xffffffff。依此类推。相反收发报文buf的地址没有这个限制，可以使用dma_mask （对virtio就是整个64位地址空间）。

此外lagecy也可选的支持msi-x，layout如下，紧随着（如果存在）common configuration。

 在之后就是一些device-specific configuration了。总而言之，lagecy的各种配置都是存放于pcie设备的bar 0中的，并且不支持capability。

{banned}最佳后我们看一下virio_net的lagecy和morden设备配置空间的真实布局对比。如下图

lagecy设备配置空间

morden设备的配置空间

lagecy设备bar0 为i/o bar

lagecy设备bar0 为memory bar

morden设备配置空间

pcie扩展配置空间

pcie规范在pci规范的基础上，将配置空间扩展到4kb，即0x100~0xfff这段配置空间是pcie设备特有的。pcie扩展配置空间中用于存放pcie设备独有的一些capability结构，而pci设备不能使用这段空间。不过目前virtio设备也没有使用这段空间。

pci bar空间

pci配置空间和内存空间是分离的，pci内存空间根据不同设备实现不同其大小和个数也不同，这些pci设备的内部存储空间我们称之为bar空间，因为它的基地址存放在配置空间的bar寄存器中。设备出厂时，这些空间的大小和属性都写在configuration bar寄存器里面，然后上电后，系统软件读取这些bar，分别为其分配对应的系统内存空间，并把相应的内存基地址写回到bar。（bar的地址其实是pci总线域的地址，cpu访问的是存储器域的地址，cpu访问pcie设备时，需要把总线域地址转换成存储器域的地址。）如下图所示说明配置空间和bar空间的关系。

我们以一个morden的virtio-net设备为例，看下pci配置空间和bar空间的关系：

pci配置空间的访问方式

x86处理器通过定义两个io端口寄存器，分别为config_address和config_data寄存器，其地址为0xcf8和0xcfc。通过在config_address端口填入pci设备的bdf和要访问设备寄存器编号，在config_data上写入或者读出pci配置空间的内容来实现对配置空间的访问。

pcie规范在pci规范的基础上，将配置空间扩展到4kb。原来的cf8/cfc方法仍然可以访问所有pcie设备配置空间的头255b，但是该方法访问不了剩下的（4k-255）配置空间。怎么办呢？intel提供了另外一种pcie配置空间访问方法：通过将配置空间映射到memory map io（mmio）空间，对pcie配置空间可以像对内存一样进行读写访问了。如图

因此对pci配置空间的访问方式有两种：

1. 传统方式，写io端口0xcfch和0xcf8h。只能访问pci/pcie设备的开始256个字节（因为pci设备的配置空间本来就只有256个字节）；
2. pcie的方式，就是上面提到的mmio方式，它可以访问4k个字节的配置空间。
